晶振在電路中有什么作用?這個晶振人需要知道

作者: 科琪科技 編輯: 科琪科技 來源: 科琪科技 發布日期: 2019.01.07
信息摘要:
晶振在電路中有什么作用?這個晶振人需要知道

晶振全稱又叫Crystalz振蕩器 ,它就像人體的心臟,神圣又美麗,起著至關重要的一部分。晶振 的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振,便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振,而通過電子調整頻率的方法保持同步。

晶振

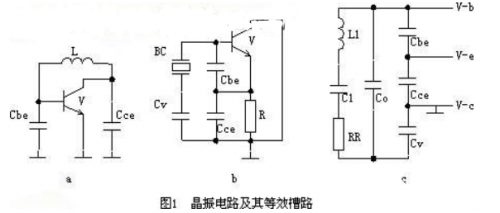

晶體Crystal一般采用如圖1a的電容三端式( 考畢茲) 交流等效振蕩電路;實際的晶振交流等效電路如圖1b ,其中 Cv是用來調節振蕩頻率,一般用變容二極管加上不同的反偏電壓來實現,這也是壓控作分析整個振蕩槽路可知,利用Cv來改變頻率是有限的:決定振蕩頻率的整個槽路電容C=Cbe CceCv三個電容串聯后和Co 并聯再和 C1串聯。可以看出:C1越小,Co越大, Cv 變化時對整個槽路電容的作用就越小。因而能壓控的頻率范圍也越小。實際上,由于 C1 很小(1E-15量級) Co 不能忽略 (1E-12量級,幾PF)。所以,Cv 變大時,降低槽路頻率的作用越來越小, Cv變小時,升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性,壓控范圍越大,非線性就越厲害。


晶振


另一方面,分給振蕩的反饋電壓(Cbe上的電壓) 卻越來越小,最后導致停振。通過晶振的原理圖你應該大致了解了晶振的作用以及工作過程了吧。采用諧波次數越高的晶振,其等效電容C1 就越小 ; 因此頻率的變化范圍也就越小。即使石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,完全符合 AEC-Q200 標準。


本文來自網絡 由科琪科技編輯
